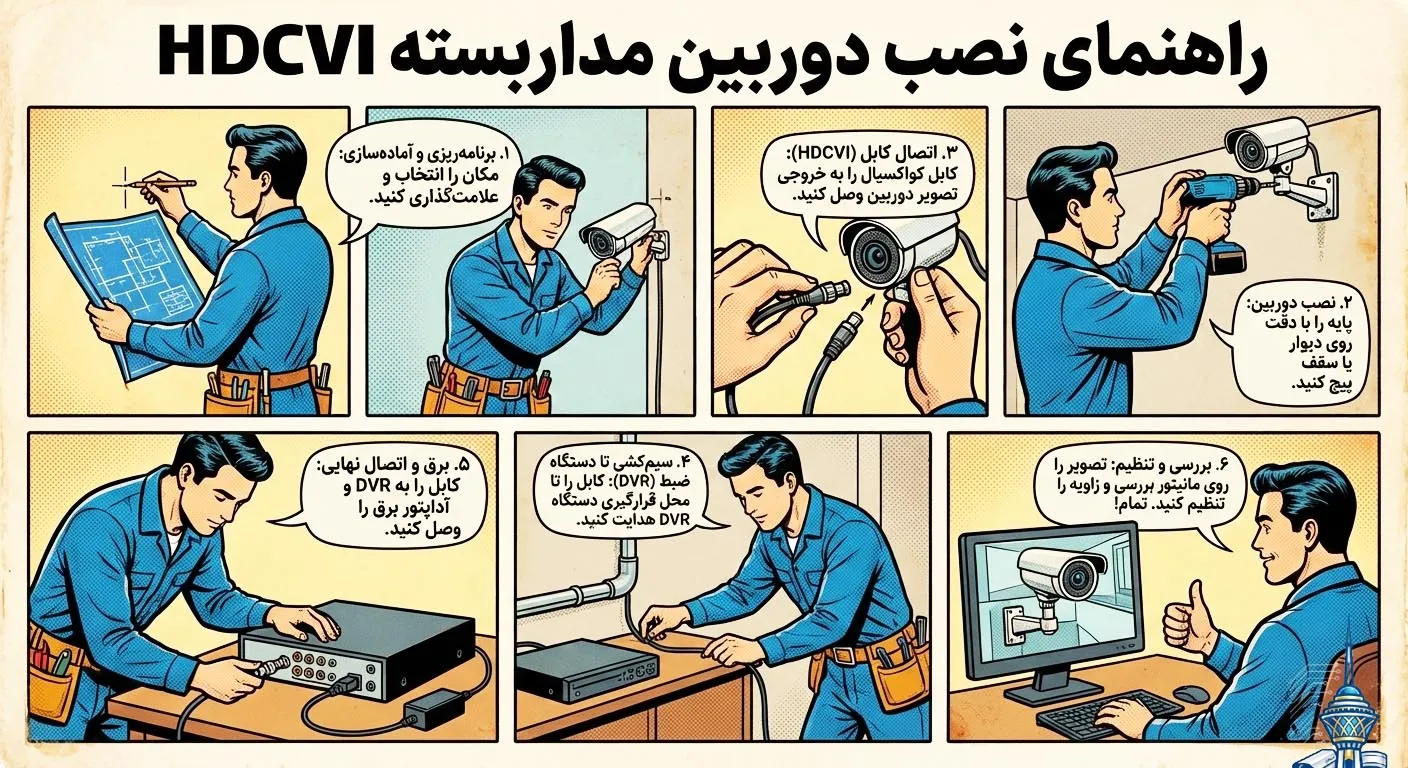

راهنمای نصب دوربین مداربسته HDCVI: تجربیات یک نصاب از کابل کشی تا تصویر نهایی

راهنمای نصب دوربین مداربسته HDCVI: تجربیات یک نصاب از کابل کشی تا تصویر نهایی

در این مقاله، به عنوان راهنمای نصب دوربین مداربسته، تجربیات چندین ساله خودم را در پروژه های مختلف با شما به اشتراک می‌گذارم تا با چالش‌هایی که ممکن است در پروژه با آن‌ها روبرو شوید، دست و پنجه نرم نکنید.

1. انتخاب کابل: خشت اول گر نهد معمار کج

در تکنولوژی HDCVI، ما می‌توانیم تصاویر با کیفیت (حتی تا 4K) را روی بستر کواکسیال منتقل کنیم. اما بزرگترین اشتباهی که بارها دیده‌ام، صرف‌جویی در خرید کابل است.

کابل مسی (CCC) در برابر آلومینیومی (CCA): در پروژه‌های HDCVI، فرکانس سیگنال بالاست. کابل‌های آلومینیومی با روکش مس (CCA) شاید در فواصل زیر 20 متر جواب دهند، اما در فواصل طولانی‌تر (مثلاً بالای 50 متر) دچار افت سیگنال شدید و نویز می‌شوند.

تجربه شخصی: یک بار پروژه‌ای را تحویل گرفتم که تصویر پرپر می‌زد. نصاب قبلی از کابل ارزان استفاده کرده بود. مجبور شدیم کل سیم‌کشی را عوض کنیم و از کابل تمام مس (RG59 با شیلد 96 رشته) استفاده کنیم تا مشکل حل شود.

2. اتصال BNC: پاشنه آشیل نصب

شاید باورتان نشود، اما 80٪ تماس‌های خرابی که دریافت می‌کنم، مربوط به فیش BNC است. تکنولوژی HDCVI به شدت به اتصال فیزیکی حساس است.

فیش‌های پیچی یا پرسی؟ دور فیش‌های پیچی را خط بکشید. این فیش‌ها به مرور زمان بر اثر تغییر دما و لرزش شل می‌شوند. پیشنهاد اکید من استفاده از فیش‌های پرسی (Compression) یا لحیمی با کیفیت است.

نکته فنی: دقت کنید که حتی یک تار مو از شیلد کابل (سیم‌های افشان دور مغزی) به مغزی مرکزی برخورد نکند. در سیستم HDCVI، این اتصال کوتاه می‌تواند باعث سیاه شدن تصویر یا ایجاد خطوط افقی شود.

3. منبع تغذیه و چالش افت ولتاژ

یکی از چالش‌های اصلی در راهنمای نصب دوربین مداربسته، مدیریت برق‌رسانی است. دوربین‌های HDCVI معمولاً 12 ولت هستند. وقتی کابل‌کشی طولانی می‌شود (مثلاً 80 متر)، ولتاژی که به دوربین می‌رسد ممکن است به 10.5 ولت کاهش یابد.

معضل دید در شب: در روز تصویر دارید، اما به محض تاریک شدن هوا و روشن شدن LEDهای مادون قرمز (IR)، دوربین خاموش می‌شود یا ریست می‌کند. چرا؟ چون مصرف جریان بالا می‌رود و افت ولتاژ خودش را نشان می‌دهد.

راهکار تجربی: برای مسیرهای طولانی، یا منبع تغذیه را نزدیک دوربین نصب کنید یا از آداپتورهای صنعتی با قابلیت تنظیم ولتاژ (Adjustable) استفاده کنید و ولتاژ خروجی را کمی (مثلاً روی 13.5 ولت) بالا ببرید تا افت مسیر جبران شود.

4. تداخل و نویز (Noise Interference)

تکنولوژی HDCVI سیگنال ویدئو، صدا و دیتا (برای منوی دوربین) را همزمان روی یک کابل می‌فرستد. این یعنی حساسیت بالا به میدان‌های مغناطیسی.

قانون طلایی: هرگز کابل تصویر را از کنار کابل‌های برق فشار قوی، موتورهای کولر، یا لامپ‌های فلورسنت قدیمی عبور ندهید.

پدیده لوپ زمین (Ground Loop): اگر تصویر شما نوارهای افقی متحرک دارد، احتمالاً دچار لوپ زمین شده‌اید. این اتفاق زمانی می‌افتد که پتانسیل زمین در سمت دوربین با سمت DVR متفاوت باشد. استفاده از یک "Ground Loop Isolator" در سمت DVR معمولاً این مشکل را حل می‌کند.

5. جانمایی و زاویه دید (Installation & Positioning)

نصب فیزیکی فقط سوراخ‌کاری نیست.

نور ضد نور (WDR): بارها دیده‌ام دوربین رو به درب ورودی نصب شده که نور خورشید مستقیم به لنز می‌تابد و چهره شخص ورودی کاملاً سیاه می‌شود. اگر دوربین شما قابلیت WDR واقعی (نه دیجیتال) ندارد، زاویه نصب را تغییر دهید تا منبع نور پشت دوربین باشد.

ارتفاع نصب: نصب دوربین در ارتفاع خیلی بالا (مثلاً 4 متر) فقط کله‌ی افراد را نشان می‌دهد. برای شناسایی چهره، ارتفاع 2.5 تا 3 متر ایده‌آل است.

6. تنظیمات DVR و OSD Menu

نصب سخت‌افزاری تمام شد؟ کار شما تمام نشده است. یکی از مزایای HDCVI قابلیت دسترسی به منوی دوربین از طریق کابل کواکسیال (بدون کابل اضافی) است.

تنظیم فرمت: اگر DVR شما 1080p است و دوربین 5MP، تصویر نخواهید داشت مگر اینکه وارد منوی OSD دوربین شوید و رزولوشن را پایین بیاورید (البته اگر دوربین CVI است، DVR هم باید CVI ساپورت باشد).

تکنولوژی Smart IR: در محیط‌های کوچک، شدت نور مادون قرمز ممکن است صورت افراد نزدیک به دوربین را "سفید" (Overexposed) کند. از طریق منوی دوربین، Smart IR را فعال کنید تا شدت نور به صورت هوشمند تنظیم شود.
